您的专属Inmarsat Global XpressKa波段系统（1.0米） SAILOR 100 GX是先进的3轴线稳定型Ka波段天线系统，该系统设计用于海事卫星全球Xpress卫星网络。具有优秀的制造质量和高性能，其质量与性能已使得SAILOR在专业海事通信设备领域中享有数十年的盛名。SAILOR 100 GX是从大量成功的SAILOR 900 VSAT 天线系统中直接开发的，SAILOR 900 VSAT系统以创新设计和可靠的操作性能建立了新的产业标准。 顶级性能的GX系统
尤其对海事卫星全球Xpress来说，SAILOR 100 GX具有独特的特点，即在数秒内便可找到准确的卫星，无需耗时地对所有卫星进行空间扫描。这除了在安装期间对我们有所帮助以外，在不良天气或不良信号强度之后出现的临时闭塞的情况下，也有助于我们再次搜取卫星。 配置简单快捷
轻巧紧凑，在天线之间只有单个电缆，位于RF、电源和参数甲板设备下面，SAILOR 100 GX 可以如SAILOR VSAT系统一样进行便捷和快速的配置。先进的特性例如自动方位校正（旗标）和自动电缆校准的特性明显地地减少了安装和配置时间。 重新界定海上宽带服务
使用SAILOR 100 GX，您可获得访问海事卫星全球Xpress?国际高流通量卫星服务的可靠渠道，这样您便能够享受到宽带在商业应用、船只运行和船员福利方面的强大功能。 兼容性与测试要求

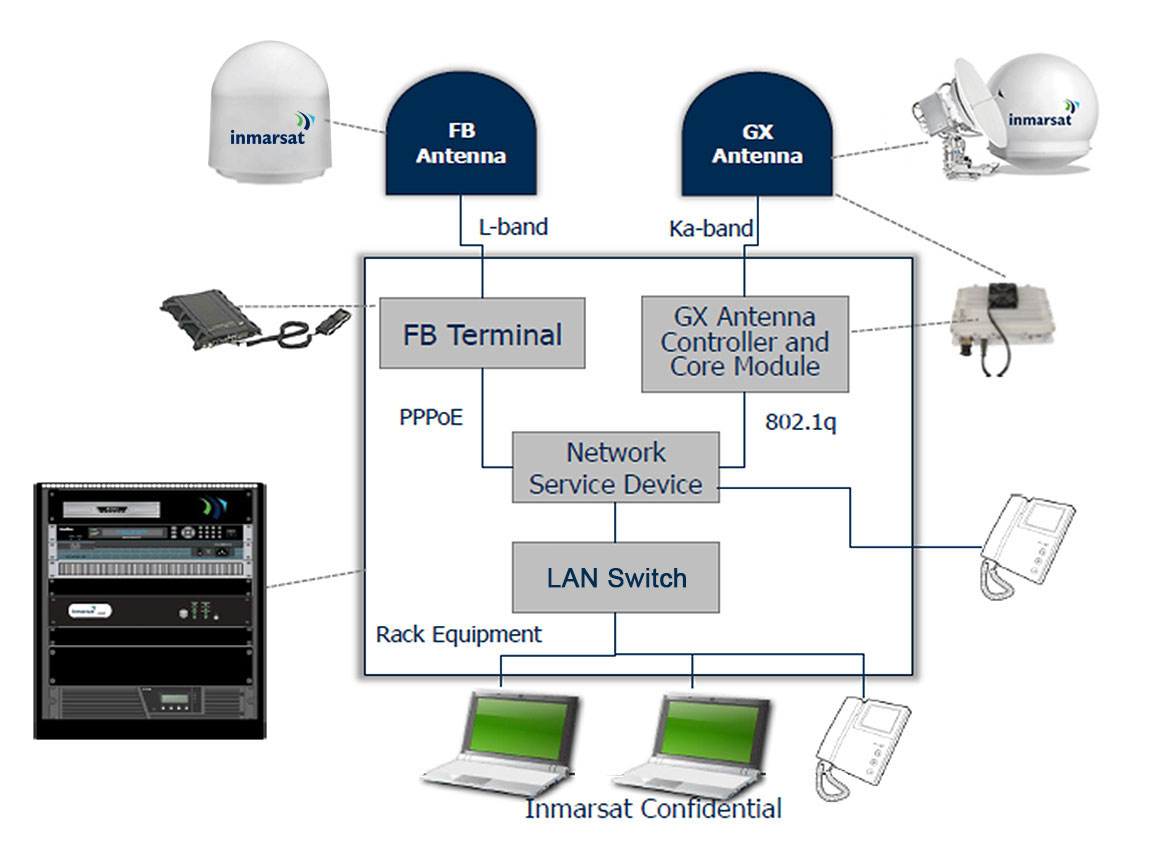

SAILOR 100GX 船舶与原始的SAILOR GX 现代装置（GMU）一同运送，并直接与SAILOR 500、250 舰队宽带一同工作，从而实现完整的全球Xpress海事服务。该系统在最高强度的海上冲击和振动设备上面进行设计和检测，符合IEC EN 60721 的要求。
|
系统规格 | 频率波段 | Ku / Ka 带宽（海事卫星GX） | | 反射器尺寸 | 103cm/40.6英寸 | | 认证 | 符合CE（海事）、ETSI、FCC 的规定 | | 系统电力供电范围 | ADU+ACU20到32V直流电，GMU90到264V交流电 | | 整个系统功耗 | 410 W 峰值、200W 代表性功耗 | | 运行波动 | 正弦：EN60945 (8.7.2), DNV A, MIL-STD-167-1
(5.1.3.3.5)。随机性：海事 | | 残余波动 | 正弦：EN60945 (8.7.2) dwell, MIL-STD-167-1
(5.1.3.3.5) dwell. EN60721-3-6 6M3 | | 冲击 | MIL-STD-810F 516.5 (Proc. II) | | 温度（环境） | 运行温度：-25°C 至 55°C
储存温度：-40°C 至 85°C |
频率带宽 | Rx | 19.2至20.2GHz | | Tx | 29.0至30.0 GHz |
天线电缆 | ACU至ADU电缆 | 用于Rx、Tx 和电源的单个50 Ω coax |
天线连接器 | ADU | 阴性N型连接器（50Ω） | | ACU | 阴性N型连接器（50Ω） |
甲板上的装置（ADU） | 天线、底座类型 | 带有综合GPS 的3 轴稳定型跟踪天线 | | 反射器系统天线类型 | 环形集中传输反射器/子反射器 | | 发射增益 | 47.5 dBi typ. @ 29.5 GHz（不包括雷达天线罩） | | 接收增益 | 44.0 dBi typ. @ 19.7 GHz（不包括雷达天线罩） | | 系统G/T | 在≥10°高程和晴朗天空条件下为20.1 dB/K typ. @ 19.7 GH（不包括雷达天线罩） | | BUC（备用计算机）输出电源 | 5 W GX BUC（备用计算机） | | EIRP（等效各向同性辐射功率） | ≥53.5 dBW （包括雷达天线罩）最大36.0 dBW/40KHz | | LNB | GX Ka单波段 LNB | | 追踪接收器 | 内部“所有波段/调制类型”包括例如电源、DVB-S2、GSC 和调制解调器RSSI | | 偏振 | 循环交叉Pol （海事卫星GX、TX: RHCP、RX：LHCP） | | 仰角范围 | -25° 至 +125° | | 方位角范围 | 无限制（旋转镜头） | | 船舶运动、角度 | 转动+/-30°、峰值+/-15°、偏航+/-10° | | 船舶转向比和加速度 | 15°/S2 和 15°/S2 | | ADU线性运动 | 任何方向的线性加速度最大+/-2.5 g | | 卫星获取 | 自动带有或不带有Gyro/GPS 指南针输入 | | 湿度 | 100%，冷凝型 | | 雨水 / IP等级 | EN60945暴露 / IPX6 | | 风力 | 80 kt 可运行、110 kt 可生存 | | 可生存冰速 | 25mm/1” | | 太阳辐射 | 1120 W/m2 符合 MIL-STD-810F 505.4 | | 指南针安全距离 | 根据EN60945 规定安全距离为1 m / 40” | | 计划维护 | 无（温度> 10 °C） | | 非计划维护 | 通过维修孔可拆卸的所有电子、电子机械模块以及皮带 | | 内置检测 | 通电自检、人工激活自检、带有故障记录的持续监控 | | 断电 | 自动安全模块 | | 尺寸 | 高度：H 150 cm / 58.9”
直径: φ 130 cm / 51.3” | | 重量 | 126kg/276lbs |
天线控制装置（ACU）
机架固定件尺寸 | 1U 19” ACU
长宽高: 4.4 x 48 x 33 cm
长宽高: 1.75” x 19” x 13” | | 机架固定件重量 | 4.5kg/10lbs | | 接口 | 1 x 用于天线RF 电缆的1 x N 连接器 (50 Ω)
带有自动电缆损失补偿
2 x 用于Rx/Tx至调制解调器的F型连接器(75Ω)
1 x以太网(调制解调器控制)
1 x RS-422 (调制解调器控制)
1 x RS-232 (调制解调器控制)
1 x 用于回转式罗盘/GPS 的NMEA 0183 (RS-422或是 RS-232)
指南针输入 (未来 NMEA2000)
2 x 以太网 (用户)
1 x以太网(Thrane链接、服务、装配等)
1 x 直流电源输入
1 x接地螺栓 | | 输入电源 | 20 - 32 V 直流、370 W 峰值、175 W 代表性功耗 | | 调制解调器接口（控制） | 通用开放AMIP 自定义协议 | | 显示器 | 网络MMI、OLED（有机发光二极管）（红色）显示器、5 个按钮
3 个独立指示器LED 和开/闭开关 | | 无发射区 | 可编程，带有方位角和仰角的8个区 |
GX调制解调器装置（GMU） | GMU尺寸 | 1U 19” 机架固定件
长宽高: 4.4 x 48 x 33 cm
长宽高: 1.75” x 19” x 13” | | 机架固定件重量 | 4.5kgs/10lbs | | 调制解调器类型 | 智能管理/基于海事卫星GX 核心模块 | | 接口 | 2 x用于Rx/Tx至ACU的F型连接器(75Ω)
1 x 用于控制的 LAN 连接器和通过ACU 的用户数据路由
1 x RS-422 数据 (调制解调器控制)
1 x RS-232 数据 (调制解调器控制)
1 x RS-232 (调制解调器控制台)
1 x 通用交流电输入
1 x 接地螺栓 | | 输入电源 | 90—264V交流电 | | 调制解调器接口（控制） | 开放AMIP、RS422 & RS232 | | 显示器 | 网络 MMI, 开/闭开关和电源LED指示灯 | | 温度控制 | 内置风扇和加热器 |
BDU基本显示单元 (ACU+GMU) | 湿度 | 符合EN60945保护规定，95%（非凝结） | | IP等级 | IP30 | | 指南针安全距离 | 根据 EN60945 规定为0.1 m |
|

|
